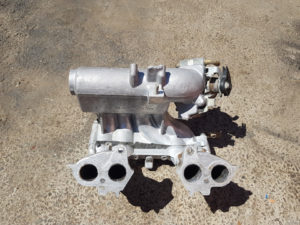

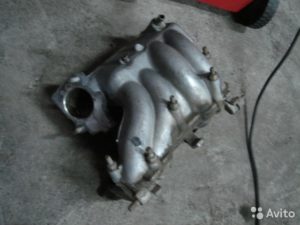

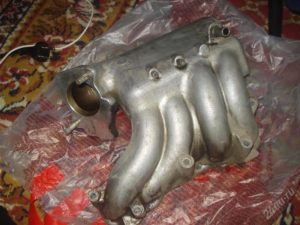

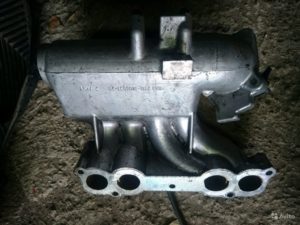

Ваз 2109 инжектор впускной коллектор

Тюнинг коллектора ВАЗ 2109

Выпускной коллектор ВАЗ 2109 представляет собой конструктивный элемент выпускной системы, основное назначение которого – отвод отработанных газов от цилиндров двигателя в общую выхлопную трубу.

Как известно, тюнинг данного объекта – специфичный и непростой  процесс, но если вникнуть в его суть, то вы сможете выполнить его самостоятельно.

Коллектор также можно заменить новым, при этом он должен соответствовать ряду требований, рассмотренных в данной статье.

На что влияет форма и длина коллектора при выполнении тюнинга

Уделять особое внимание таким конструктивным параметрам паука, как длина и форма, начали сравнительно недавно. Конструкция патрубков не предполагает наличие разнообразных искривлений и острых углов. Если они имеются, то это приводит к повышенному расходу топлива и меньшей мощности автомобиля.

Конструкция патрубков

Современные двигатели дорабатывают таким образом, чтобы длина всех каналов выпускного коллектора, независимо от их удалённости, была равной. Правильность такого принципа в результате имеет следующие преимущества:

• устранение «резонанса Гельмгольца»;
• увеличение скорости продвижения по каналу данного устройства потока ТВС;
• улучшение функционирования паука за счёт образования в канале противотока (при условии закрывающегося клапана);
• контроль направления потока топливно-воздушной смеси, способствующий увеличению мощности.

Новейшая  технология, на вооружение которую берут многие тюнеры, – переменная геометрия конструкции коллектора, позволяющая отключать некоторые цилиндры ДВС.

Последовательность проведения  тюнинга

Разобравшись с устройством коллектора и убедившись в необходимости переделки паука модели ВАЗ 2109, можно приступать непосредственно к самому тюнингу.

Его суть заключается в полировке внутренней и наружной поверхности коллектора, что позволит не только улучшить характеристики, но и внешний вид самого устройства.

В результате каналы станут идеально гладкими, а движение газов приобретёт однонаправленный характер.

Полировка коллекторов для вазовских моделей особенно важна. В этом мнении сходятся многие эксперты. Всё дело в том, что каналы отечественных пауков ограничены по диаметру, а такая обработка поверхностей позволит увеличить проходное сечение труб. Это, бесспорно, улучшит работу ДВС.

Полировка коллекторов Полировка коллекторов Полировка коллекторов

Последовательность тюнинга:

1. Съём головки блока цилиндров;
2. Рассухаривание клапанов, извлечение пружин и коромысла;
3. Выдалбливание направляющих со стороны камеры сгорания посредством головки на 6;
4. Устранение литейных дефектов ГБЦ и впускных коллекторов;
5. Фрезерование ГБЦ на 1 мм;
6. Промывка ГБЦ – она должна быть чистой, поэтому применять можно и бензин, и стиральный порошок, и т. д.;
7. Установка новых направляющих клапанов, предварительно смазанных маслом. При этом рекомендуется использовать головку на 11, насаженную на удлинитель, а также молоток;
8. Проверка клапанов на загнутость. При обнаружении проблем их следует заменить новыми, установка производится методом притирки пастой;
9. Засухаривание клапанов, установка маслосъёмных колпачков и коромысла;
10. Установка коллекторов при условии соответствия каналов;
11. Установка ГБЦ с использованием новой прокладки и болтов.

    Демонтаж коллектора

Замена выпускного коллектора

Тюнинг паука можно выполнить намного проще: его следует просто заменить новым устройством (спортивным либо тюнингованным).

Этот вариант  подойдёт для тех, кто не желает  или не имеет возможности собственноручно дорабатывать заводской коллектор «девятки».

Сделать это сегодня не составит труда, поскольку выбор подобных элементов для ВАЗ 2109 довольно большой. Далее на примере нескольких коллекторов можно рассмотреть преимущества такого совершенствования.

 Самый популярный тюнингованный коллектор – RaseMotors.

Коллектор – RaseMotors.

Его установка предполагает увеличение мощности автомобиля: частота вращения двигателя будет находиться в пределах 3500–8000 об/мин. Основными особенностями этого устройства являются:

• современная начинка, разработанная при помощи компьютерного моделирования;
• оптимизированная длина труб и объём камеры;
• каналы, оснащённые специальными раструбами для снижения потерь на выходе;
• разборная конструкция, облегчающая техобслуживание, монтаж и демонтаж коллектора.

RaseMotors является одним из лучших устройств для проведения тюнинга, однако перед его установкой придётся расточить упорный бурт втулки до диаметра 37 мм.

Не менее распространённым пауком является выпускной коллектор «Спорт», предназначенный для восьмиклапанных ДВС.

Выпускной коллектор «Спорт»

В принципе, его название говорит само за себя, так как за счёт тщательно просчитанной длины и диаметра труб устройство в несколько раз увеличивает мощность авто (если увеличить диаметр выхлопной системы до 52 мм). К его отличительным чертам можно отнести:

• универсальность, ведь паук подходит всем автомобилям с передним приводом;
• надёжность и долговечность – устройство выполнено из нержавеющей стали, поэтому практически не подвержено коррозии;
• низкое сопротивление, позволяющее быстрее раскрутиться мотору до максимальных оборотов.

В целом, данный тюнинг не требует больших затрат и его запросто можно выполнить своими руками. Для этого нужно быть внимательным и обладать достаточным желанием, а наградой за  труды станет более мощный двигатель ВАЗ 2109.

• Владислав
• Распечатать

Как снять впускной коллектор ваз 2109

Если возникают сложности при поднятии крышки, отсоедините датчик массового расхода воздуха, достаньте фильтрующее устройство.

• Если у вас под капотом стоит карбюратор, тогда фильтр с корпусом будет удерживаться на трех защелках. По центру металлической крышки имеется винт, откручивающийся зачастую вручную. Сняв ее, вы сможете поднять крышку. Под ней находится фильтр, извлекать который следует аккуратно. Обратите внимание на его состояние. Если фильтр уже достаточно долго работает, рекомендуется в процессе обратной сборки его заменить

Снятие карбюратора

Демонтаж карбюратора выполняется в следующей последовательности:

• Отсоедините от штуцера шланг подхода охлаждающей жидкости к пусковому устройству мотора.

Как снять впускной коллектор ваз 2109 инжектор

Поэтому поменять придется только ее.

Ваз 21099 троит и рычит

как досадно бы это не звучало, чтоб добраться до обычной прокладки, потребовалось снять воздушный фильтр, карбюратор, выпускной, впускной коллекторы. но без этого никак.

чтоб сменять старенькую, отработавшую свой профессионализм прокладку, для вас будет нужно:

• снять старенькую прокладку. тут вас бывают вариации ожидать определенные трудности, так как скорее всего прокладка как надо прикипела, пригорела к головке блока цилиндров;
• вооружитесь узкой отверткой, наточенными ножиками, аэрозольными растворителями;
• обработайте поверхности сначала спреем, потом дайте ему вступить в реакцию.

помимо них, нам понадобится еще головку на 13, на 10 и вороток. чтобы поменять коллектор ваз 2109, нужно также будет снять аккумуляторную батарею, а также бачок, в котором хранится омыватель стекла. при этом наконечники проводов от выводов электронасоса отсоединять не обязательно.
также не нужно убирать шланг от патрубка насоса.

кроме того, нужно будет убрать ресивер и топливную рампу. сделать это будет несложно, для большинства водителей все будет понятно даже чисто интуитивно. после этого уже необходимо выполнять действия, направленные на то, чтобы снять сам коллектор.

1. открутить болт, который крепит трубу к переднему кронштейну.
   сделать это можно ключом на 13.

как снять впускной коллектор ваз 21099 инжектор

Не погружайте коллектор в жидкий очищающий раствор. Будьте осторожны при снятии коллектора, чтобы не повредить разъемы и распылительные головки форсунок.

Не допускайте попадания загрязнений в открытые трубопроводы и переходы.

Фитинги должны быть закрыты колпачками, а заглушки должны быть заблокированы заглушками во время технического обслуживания.

7. Снимите топливный коллектор с установленными на нем форсунками.

8. Снимите крепежные хомуты топливной форсунки.

9.
Снимите топливные форсунки, нажав их вниз.

10. Снимите уплотнительные кольца форсунки.

Монтаж Осторожно: форсунки маркируются для пропускной способности. При заказе топливной форсунки обязательно заказывайте деталь с таким же номером на нем, как на старом форсунке.

1.

Снять впускной коллектор ваз 21099

Также может понадобиться и вороток;

— снимайте крепежные гайки, которые фиксируют основу, расположенную под карбюратором, и отогните ее назад;

— отбрасывайте все шланги, которые подсоединены к впускному коллектору;

— выкручивайте шесть крепежных гаек;

— снимайте впускной коллектор.

• Теперь можно приступать к демонтажу, собственно, выпускного коллектора. Здесь алгоритм действий такой:

— подготовьте инструмент (такой же, как и при демонтаже впускного коллектора);

— выкручивайте четыре крепежные гайки, которые фиксируют выпускной коллектор и приемную трубку. Если сразу не получается скрутить заржавевшие гайки, воспользуйтесь спасительным WD-40;

— убирайте отброшенные «штаны» немного в сторону.

На самом деле это уже чем миф. Однако реальные проблемы двух или более серьезны, поэтому откладывать ремонт в далекий ящик не следует.

Замена прокладки гбц ваз 2114 8 клапанов

Трещины в выпускном коллекторе или изношенная прокладка как правило бывают причиной грязной работы двигателя.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу позволяющей вести бухгалтерский учет (софт) впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

5) Дополнительная функция – вентиляция картера.

Как снять впускной коллектор ваз 21099

Добавьте к этому цена высококачественной прокладки и получите не малую сумму. Таких издержек вы избежите, если нашему клиенту остается сделать своими силами.

Демонтировав воздушный фильтр и карбюратор, вы приобретаете доступ к впускному коллектору.

Для его демонтажа будет нужно определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубочайшая головка на 13;
• Рядовая головка на 13;
• Рожковый ключ на 13.

Когда нашему клиенту остается готово, приступаем к работе.

1. Открутите пару крепежных гаек, чтоб отогнуть вспять площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте 6 крепежных гаек, которые размещаются на впускном коллекторе.
4. Снимите сам коллектор со шпилек.

Чтоб это сделать, просто покачайте узел в стороны. Зачастую он прикипает к прокладке, по причине чего со снятием появляются задачи.

• Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под смену.
• Если неувязка заключается исключительно в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Чтоб демонтировать выпускника, для вас будет нужно:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубочайшая головка на 13.

Нашему клиенту остается готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так именуемые брюки и отведите их в сторонку.

В результате чего получаем вот такой результат, как на фото ниже:После этого можно приступать к замене прокладки, аккуратно надев ее на шпильки и установив коллектора в порядке, обратом снятию. Если интересует цена выпускного коллектора, то на автомобили ВАЗ 2109-2108 она составляет порядка 1500-1700 рублей.remont-vaz2109.ru

Снимаем выпускной коллектор на 8-ми клапанной ВАЗ-2114 для замены

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние.

Как снять впускной коллектор ваз 2109 карбюратор

Важно Не используйте крупнозернистые листы;

• Установите новую прокладку для выпускного и впускного коллекторов вашего ВАЗ 2109;
• Сборка узла выполняется в обратной последовательности. То есть сначала устанавливают на места оба коллектора, затем возвращают «на родину» карбюратор, воздушный фильтр, затягиваются как следует крепления и проверяется на практике результат проделанной работы;
• Разумеется, не забываем про слитую на первых этапах охлаждающую жидкость. Кстати, отличный повод поменять ее на свежую.

Устанавливаем новую прокладку

В ваших силах обеспечить новой прокладке длительный срок службы.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

1. Этапы подготовки
2. Демонтаж коллекторов

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

Внешний вид агрегата

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Демонтаж узла

Все демонтажные работы в обязательном порядке проводятся только на холодном двигателе. Чтобы было легко откручивать все крепежные элементы, вы можете предварительно, за несколько часов или даже за сутки до начала ремонта, обработать их с помощью WD40.

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубокая головка на 13;
• Обычная головка на 13;
• Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

1. Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
4. Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
5. Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
6. Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубокая головка на 13.

Все готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
3. Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
4. Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
5. Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Прокладка

Что ж, проверка показала, что виной всему именно прогоревшая прокладка. Потому менять придется только ее.

Прокладка

Увы, чтобы добраться до простой прокладки, потребовалось снять воздушный фильтр, карбюратор, выпускной, впускной коллекторы. Но без этого никак.

Чтобы заменить старую, отработавшую свое прокладку, вам потребуется:

• Снять старую прокладку. Здесь вас могут ждать определенные сложности, поскольку вероятнее всего прокладка как следует прикипела, пригорела к головке блока цилиндров;
• Вооружитесь тонкой отверткой, острыми ножами, аэрозольными растворителями;
• Обработайте поверхности сперва спреем, затем дайте ему вступить в реакцию. Лучше не торопиться, дабы упростить самому себе работу;
• Когда средство подействует, начинайте постепенно удалять старую прокладку с поверхности блока;
• Не забудьте удалить нагар от привалочной поверхности блока цилиндров. Здесь потребуется уже не аэрозоль, а полноценная наждачная бумага. Не используйте крупнозернистые листы;
• Установите новую прокладку для выпускного и впускного коллекторов вашего ВАЗ 2109;
• Сборка узла выполняется в обратной последовательности. То есть сначала устанавливают на места оба коллектора, затем возвращают «на родину» карбюратор, воздушный фильтр, затягиваются как следует крепления и проверяется на практике результат проделанной работы;
• Разумеется, не забываем про слитую на первых этапах охлаждающую жидкость. Кстати, отличный повод поменять ее на свежую.

Устанавливаем новую прокладку

В ваших силах обеспечить новой прокладке длительный срок службы. Для этого перед установкой обработайте прокладки с двух сторон графитной смазкой. Так вы повысить устойчивость изделия к перепадам температур, с которыми ему приходится регулярно сталкиваться. Аналогично графитовой смазкой с той же целью покройте шпильки головки блока цилиндров.

 Загрузка …

  Close Window

Замена прокладки выпускного коллектора ваз 2109 инжектор

1. Этапы подготовки
2. Демонтаж коллекторов

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

Внешний вид агрегата

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Демонтаж узла

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубокая головка на 13;
• Обычная головка на 13;
• Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

1. Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
4. Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
5. Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
6. Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубокая головка на 13.

Все готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
3. Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
4. Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
5. Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Прокладка

Что ж, проверка показала, что виной всему именно прогоревшая прокладка. Потому менять придется только ее.

Прокладка

Увы, чтобы добраться до простой прокладки, потребовалось снять воздушный фильтр, карбюратор, выпускной, впускной коллекторы. Но без этого никак.

Чтобы заменить старую, отработавшую свое прокладку, вам потребуется:

• Снять старую прокладку. Здесь вас могут ждать определенные сложности, поскольку вероятнее всего прокладка как следует прикипела, пригорела к головке блока цилиндров;
• Вооружитесь тонкой отверткой, острыми ножами, аэрозольными растворителями;
• Обработайте поверхности сперва спреем, затем дайте ему вступить в реакцию. Лучше не торопиться, дабы упростить самому себе работу;
• Когда средство подействует, начинайте постепенно удалять старую прокладку с поверхности блока;
• Не забудьте удалить нагар от привалочной поверхности блока цилиндров. Здесь потребуется уже не аэрозоль, а полноценная наждачная бумага. Не используйте крупнозернистые листы;
• Установите новую прокладку для выпускного и впускного коллекторов вашего ВАЗ 2109;
• Сборка узла выполняется в обратной последовательности. То есть сначала устанавливают на места оба коллектора, затем возвращают «на родину» карбюратор, воздушный фильтр, затягиваются как следует крепления и проверяется на практике результат проделанной работы;
• Разумеется, не забываем про слитую на первых этапах охлаждающую жидкость. Кстати, отличный повод поменять ее на свежую.

Устанавливаем новую прокладку

В ваших силах обеспечить новой прокладке длительный срок службы. Для этого перед установкой обработайте прокладки с двух сторон графитной смазкой. Так вы повысить устойчивость изделия к перепадам температур, с которыми ему приходится регулярно сталкиваться. Аналогично графитовой смазкой с той же целью покройте шпильки головки блока цилиндров.

Под коллектор выпускной ВАЗ 2109 устанавливается прокладка, состоящая из нескольких слоев. По различным причинам (неравномерная затяжка гаек, старение) она выходит из строя и требует замены.

Первым признаком прогара является появление характерного шума. Да, ездить можно, если свои уши не жалеть.

Но лучше своевременно произвести замену, так как возможно воспламенение в подкапотном пространстве.

Стоимость замены в автосервисах не ниже 1000 рублей. И это без учета стоимости прокладки, гаек, и иных узлов, которые могут потребовать замены.

Поэтому намного эффективнее окажется сделать ремонт своими руками, сэкономив приличную сумму.

Подготовка к ремонту

Перед тем, как осуществить замену прокладки коллектора, необходимо понять, как протекает сам процесс. Вам не потребуется специнструмент или опыт великого моториста 80-го левела. Достаточно стандартного набора инструментов, которые имеются в каждом гараже.

И не стоит сразу грешить на то, что в прокладке появился прорыв. Попробуйте сначала затянуть гайки. Не исключено, что они немного ослабли. А вот в случае, если не получилось избавиться от пропускания газов, нужно приступать к ремонту.

Порядок работ вкратце можно разделить на несколько этапов:

• снятие фильтра воздуха;
• демонтаж корпуса воздушного фильтра;
• снятие карбюратора;
• снятие впускного коллектора;
• замена прокладки коллектора;
• сборка узлов.

Определились с порядком – приступайте к работе. Самое простое – это снять фильтр воздуха и корпус его. Сперва выкручиваете посредине гайку ключом на «10» и отстегиваете защелки.

Затем, сняв крышку, достаете фильтрующий элемент. Ключом на «8» выкручиваете гайки со шпилек и отверткой ослабляете хомут патрубка, подходящего к крышке ГБЦ. После чего снимаете корпус воздушного фильтра.

А теперь о том, как снять коллектор на ВАЗ 2109 своими руками.

Снятие карбюратора и впускного коллектора

Вам нужно иметь под рукой такой инструмент:

1. Плоскую и крестовую отвертки.
2. Головку на «8» или трубчатый ключ.
3. Рожковый или накидной ключ на «13».
4. Трещотку (при необходимости).

Чтобы снять коллектор ВАЗ 2109 (карбюратор), необходимо сначала демонтировать систему впрыска. Процесс разборки выглядит так:

1. Отсоединяете шланг, по которому поступает тосол из системы охлаждения к устройству пуска карбюратора. Для этого ослабляете хомуты и осторожно сливаете жидкость. Работу нужно проводить на холодном двигателе.
2. Снимаете приемную трубу. Для этого разгибаете фиксирующую пластину и выкручиваете гайки ключом на «13». Тем же ключом выкручиваете гайки, которыми крепится труба к кронштейну.
3. Снимаете кронштейн крепления троса привода заслонки дросселя. Снимите пружину и ослабьте гайку, вынув тросик из зацепления.
4. Отключите электромагнитный клапан холостого хода.
5. Отсоедините вакуумную трубку и шланги подогрева карбюратора.
6. Демонтируете патрубок вентиляции картера.
7. Выкручиваете все четыре гайки, которыми произведено крепление корпуса карбюратора к впускному коллектору.
8. Аккуратно приподнимаете корпус карбюратора, стараясь не повредить шпильки.

Следующий шаг – это демонтаж впускного коллектора. Инструменты вам потребуются те же, что и в прошлом этапе. Процедура состоит из таких этапов:

1. Выкручиваете две гайки крепежа и отгибаете площадку под карбюратором назад.
2. Снимаете шланги, которые соединяются с впускным коллектором.
3. Выкрутите все гайки (а их 7), которыми произведено крепление коллектора.
4. Снимаете впускной коллектор ВАЗ 2109, слегка покачивая его в стороны.

Демонтаж выпускного коллектора и замена прокладки

Из инструментов потребуются ключи на «13» всех видов. Процедура снятия состоит из таких этапов:

1. Если еще не сняли гайки, которыми произведено крепление штанов, сделайте это.
2. Отведите приемную трубу в сторону, выкрутите остальные гайки, которыми произведено крепление коллектора.
3. Аккуратно демонтируйте его, старайтесь делать это без рывков. Если шпильки к гайкам прикипели, необходимо использовать заранее проникающую смазку WD-40.

Случается и такое, что обламываются шпильки. Если какой-то одной не будет хватать, прокладка очень быстро прогорит и придется проводить всю работу заново. И не исключено, что придется устанавливать новый выпускной коллектор на ВАЗ 2109, так как старый невозможно восстановить.

https://www.youtube.com/watch?v=m0PdEXqhP0M

Ну вот и все, теперь можно снять старую прокладку. Если она пригорела и сильно пристала к металлу, можно использовать тонкий нож для демонтажа. Но еще лучше – купить растворитель. С его помощью получится безболезненно снять старую прокладку. Старайтесь не повредить металл.

Остатки прокладки убираете при необходимости наждачной бумагой. Устанавливаете новую прокладку и производите сборку в обратной последовательности. Для удобства покройте прокладку перед установкой и шпильки на ГБЦ тонким слоем графитовой смазки.

Это позволит улучшить герметичность и избавиться от пригорания прокладки к металлу.

Небольшое видео о демонтаже коллекторов на ВАЗ 2109

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние. Сегодня разберёмся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

1. Механическое повреждение коллектора.
2. Коробление и потеря герметичности на стыке с головкой блока цилиндров.
3. Прогар прокладки между головкой и коллектором.
4. Появление трещин в результате перегрева двигателя.
5. Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

• повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
• прорыв отработанных газов в подкапотное пространство и иногда в салон;
• снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора.

Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор.

На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Способ модернизации коллектора выпускного ВАЗ 2109

Простую конструкцию имеет коллектор выпускной ВАЗ 2109, но это не означает, что данной частью двигателя можно пренебрегать. От того, в каком он состоянии, зависит работа мотора, его мощность, ресурс.

Основное назначение — отвести отработанные газы из камер сгорания в приемную трубу (штаны). В магазинах продаются разнообразные выпускные коллекторы для тюнинга. При помощи таких устройств можно повысить мощность на 5-15 %, не внося изменений в конструкцию двигателя.

Но даже если немного доработать стандартный коллектор, тоже можно увеличить полезную мощность.

Геометрия выпускного коллектора: на что влияет

Форме и размерам паука (именно так называют коллектор) не каждый владелец автомобиля уделяет должное внимание. Самое главное условие — не должно быть острых углов, иначе выхлопные газы встречают сопротивление.

Стоковый паук имеет недостатки, поэтому для увеличения производительности нужно его модернизировать. Из-за маленького дефекта теряется мощность двигателя и значительно увеличивается расход топлива.

На всех современных автомобилях выпускные клапаны в головке блока имеют одинаковые размеры. Это позволяет получить такие преимущества:

1. Топливо-воздушная смесь движется с большей скоростью по выпускным клапанам.
2. При работе мотора устраняется резонанс Гельмгольца.
3. Увеличивается максимальное значение мощности двигателя за счет направленного и контролируемого потока топливной смеси.
4. В каналах выпускного коллектора образуется противоток, вследствие чего улучшаются рабочие характеристики.

При тюнинге выпускного коллектора важно соблюдать одно условие — геометрия его должна быть переменной. С помощью такой особенности конструкции можно значительно увеличить полезную мощность двигателя.

Основные аспекты тюнинга коллектора

Основа тюнинга — это полировка изнутри и снаружи. Благодаря этому можно достичь аккуратного и привлекательного внешнего вида. С помощью такого действия улучшаются характеристики. Когда стенки в коллекторе гладкие, газы движутся по нему в одном направлении без сопротивления. Более быстрая продувка способна повысить качество охлаждения двигателя.

На автомобилях ВАЗ 2109 благодаря полировке паука можно увеличить его внутренний диаметр. Проходимость выхлопных газов увеличивается, как и КПД двигателя. Последовательность проведения работ:

1. Перед тем, как снять коллектор на ВАЗ 2109, нужно демонтировать все навесное оборудование и отсоединить головку блока.
2. Разобрать ГБЦ, рассухарить клапана, демонтировать коромысла и пружины.
3. Воспользовавшись головкой на «6», вытянуть направляющие.
4. Демонтировать устройства впуска и выпуска.
5. Устранить дефекты (если они имеются) на ГБЦ, выпускном и впускном коллекторе. Устанавливать деформированный паук или с явными повреждениями нельзя.
6. Произвести фрезеровку головки блока на 1 мм.
7. Промыть ГБЦ до блеска. Если прокладка прикипела к блоку или ГБЦ, избавьтесь от ее остатков без использования металлических предметов.
8. После смазки направляющих клапанов смонтировать их на свои места. Для работы используйте головку на «11» и молоток.
9. Проверьте состояние клапанов. Если есть деформированные, меняете их.
10. Производите сборку головки, устанавливаете коромысла, колпачки, клапаны.
11. Монтируете на место впускной и выпускной коллекторы. Обязательно производится замена прокладки коллектора, старую устанавливать нельзя.
12. ГБЦ устанавливаете на блок с использованием новой прокладки и болтов.

Общий алгоритм проведения работ не очень сложный, главное — аккуратность и точность. Не доверяйте фрезеровку головки блока сомнительным мастерским. Иначе придется покупать новую.

Готовые варианты устройств

Можно выполнить тюнинг без полировки, для этого достаточно установить модернизированные элементы. Существует много модификаций пауков для использования в спортивных автомобилях. Эффективность у них выше, но и цена тоже немаленькая.

Установка современного качественного паука позволит сэкономить время.

Но процедуру монтажа необходимо проводить строго по инструкции, иначе добиться обещанных характеристик не получится и выпускной коллектор на ВАЗ 2109 будет работать неправильно.

Нужно приобретать устройства, прошедшие испытания и диагностику на компьютерных стендах, изготовленных из качественных материалов. Эффективность работы выпускных коллекторов зависит во многом от длины и диаметра труб.

За счет минимального сопротивления движению выхлопных газов можно быстрее развить необходимые обороты и повысить мощность двигателя.

От того, какой используется впускной коллектор ВАЗ 2109 (карбюратор), зависит отдача мотора. Чем проще двигаться к камере сгорания топливной смеси, тем легче работать двигателю. И он может развить большую мощность. Стоковые модели имеют ряд недостатков, среди которых основной — это не идеально ровная внутренняя поверхность. Спортивные модели лишены этих недостатков.
